一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。下面我们选最常用的基本单元电路来介绍。让我们从电源电路开始。

一、什么是电路图

电路图又称作电路原理图，是一种反映电子设备中各元器件的电气连接情况的图纸。电路图由一些抽象的符号、按照一定的规则构成。通过对电路图的分析和研究，我们就可以了解电子设备的电路结构和工作原理。因此，看懂电路图是学习电子技术的一项重要内容，是进行电子制作或维修的前提。

二、电路因由哪些要素构成

一张完整的电路图是由若干要素构成的，这些要素主要包括图形符号、文字符号、连线以及注释性字符等。下面我们通过图1所示无线话筒电路图的例子，作进一步的说明。

1.图形符号

图形符号是构成电路图的主体。

图1为无线话筒电路图中，各种图形符号代表了组成无线话筒的各个元器件。

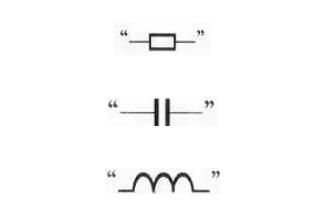

例如小长方形

表示电阻器，两道短杠

表示电容器，连续的半圆形

表示电感器等。各个元器件图形符号之间用连线连接起来，就可以反映出无线话筒的电路结构，即构成了无线话筒的电路图。

                                                                                                 图1
