直流屏电源设备简介

您的当前位置： 首 页 >> 新闻中心 >> 行业新闻

直流屏电源设备简介

发布日期：2020-07-15 作者： 点击：

　　直流屏电源设备作为直流系统中的重要部分，主要有交流进线系统、电源双路互投系统、直流分配系统等多个系统部分组成，具备“后备电源”这一主要功能。在交流断电之后，仍然可以持续为电力用户形成电力输出，实现应急电源的有效提供。而操作电源功能则体现在对于断路器分合闸操作的供电形式，能够加强对于仪器仪表、继电保护等电源的控制。直流屏电源设备也能够供给通讯电源、载波电源以及交流UPS等多种形式，是目前直流电源系统运行的基础载体，其外观如图1所示。

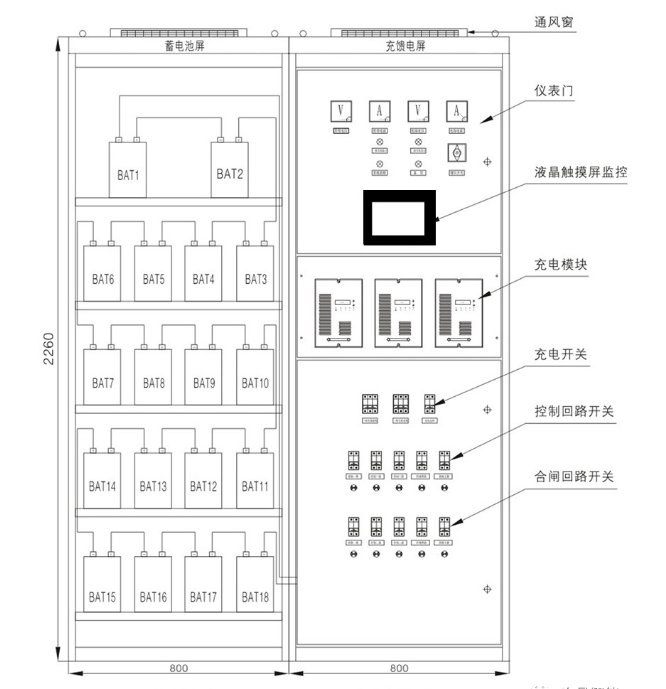

图1 直流屏外观示意图
2、直流屏的系统组成
　　(1)按功能分：交流输入单元、充电单元、微机监控单元、电压调整单元、绝缘监察单元、直流馈电单元、蓄电池组、电池巡检单元等;
　　(２)按屏分：充电柜、馈电柜及电池柜等；
　　(3)直流屏电源系统的基本组成形式(见图2);

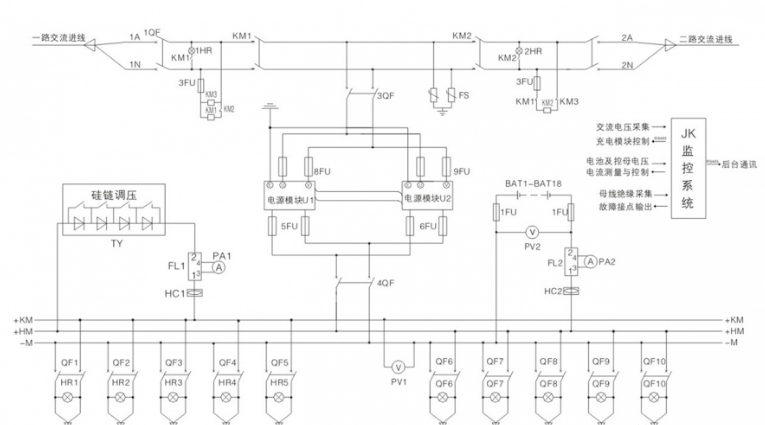

图2 直流屏电源系统的基本组成形式
3、直流屏的工作原理
　　(1)正常情况下，由充电单元对蓄电池进行充电的同时并向经常性负载(继电保护装置、控制设备等)提供直流电源;
　　(2)当控制负荷或动力负荷需较大的冲击电流(如断路器的分、合闸)时，由充电单元和蓄电池共同提供直流电源;
　　(3)当变电所交流中断时，由蓄电池组单独提供直流电源;
　　(4)直流屏电源系统的基本工作原理(见图3);

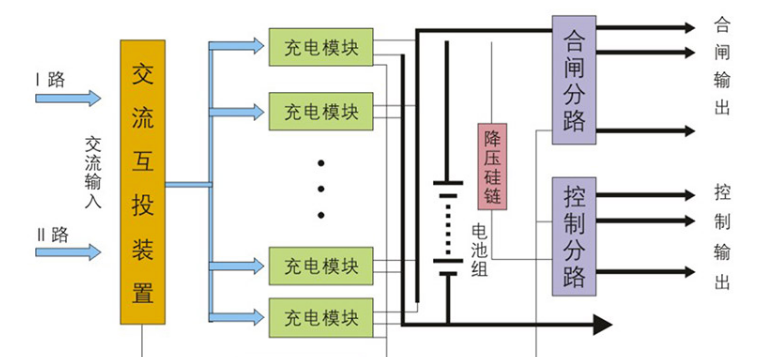

图3 直流屏电源系统的基本工作原理
　　根据目前直流屏电源设备应用现状来看，一般采用的是24V、48V、110V、220V等多种电源输出形式，有单路电源、双路电源两种电源形式可供选择，能够给一次设备操作机构提供可靠的分合闸电流。
