产品概述

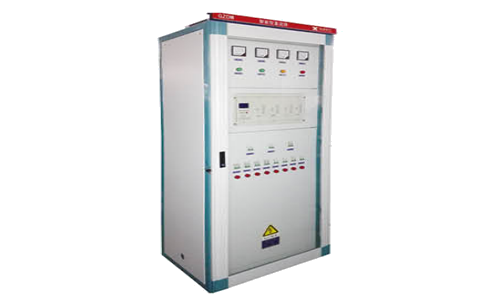

    XY-GZDW-1免维护微机控制直流屏经济环保，适合小型开关站、小型用户变电站、小型箱变、智能大厦配电等场合。系统由整流模块、监控模块、降压摸块、配电单元和电池构成一体化柜体，结构简单.独立构成系统等特点;监控模块液晶触摸屏显示，系统监控对电池智能化管理，功能完善，具有与目动化系统连接的四遥接口，提供RS232和RS485两种通讯选择.提供RTU、CDT、MODBUS三种通讯协议选择。

    本系统适合于小于40Ah及以下的直流电源系统.适用于开闭所、10KV用户站、小型35KV变电站，可作高压开关、继电保护、自动装置的操作和控制电源。系统可配置我公司2-3只XY22003A或XY11004A整流模块。

系统特点

.主监控采用320*240 LCD汉字菜单显示，按键操作;

.监控系统采用模块化积木式结构，多CPU分布式控制，内部通过RS485总线连接;

.可配置电池巡检、绝缘选线、开关量检测单元;

.可选配2只XY22003A或XY11004A整流模块构成系统，组合灵活;

.支持所有接线方案(含三充电机、双电池组、母线分段);

.可支持两段母线绝缘支路检洲，每段最120路;

.主监控提供RS232/RS485接口内置RTU, CDT, MODBUS三种通讯协议，可与电站自动化系统连接。

系统技术参数

.交流输入:AC220V士15%，频率50Hz士10%;

.输出电压:180V-286V任意设定(220V系统)，90V-143V任意设定(110V系统)；

.输出电流:1OA(220V系统)，20A(110V系统);

.电池容最:40AH及以下容量的直流系统;

.整流模块:2-3只XY22003A或XY11004A整流模块；

.限流:10%-110%任意设定;

.工作效率:>94%;

.稳压精度:<0.5%;

.纹波系数:<0.5%;

.稳流精度:<0.5%;

.绝缘电阻:>10MΩ;

.耐压:2KVAC一分钟无闪络、无击穿;

.电池充电管理:自动;

.电池温度补偿:用户可设定;

.人机界面:320x240点阵LCD汉字显示，按键操作;

.通讯接口:支持RS232和RS485两种通讯模式，提供RTU, CDT、 MODBUS三种通讯规格选择;

.柜体外形尺寸:（高x宽x深)mm =2260x800x600或2360x800x600;

.颜色:可选择；

.系统接线方案:所有接线方案。
