产品概述

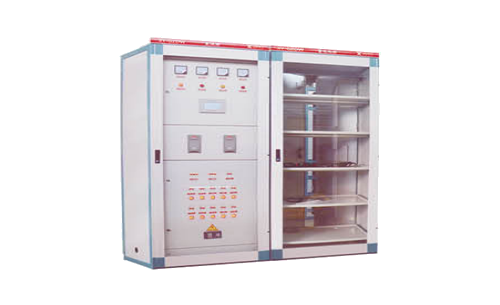

    XY-GZDW-2免维护微机控制直流屏主要适用于50Ah-8OAh单组电池单组充电系统,电池巡检和绝缘检测是通过扩展方式实现，通过RS485接口与该监控器联机.可实现24节电池巡检和30路支路绝缘监察，实现13路支路开关跳闸故障检测。监控模块液晶触摄屏显示，系统监控对电池智能化管理.功能完善，具有与自动化系统连接的四遥接口.提供RS232和RS485两种通讯选择，提供RTU、 CDT、 MODBUS三种通讯协议选择.

    本系统适台于50AH-80Ah容量的直流电源系统，适用于10KV用户站、35KV/110KV变电站、发电厂、工矿企业、电气化铁路及高层建筑等领域，可作高压开关、继电保护、自动装置的操作和控制电源。

系统特点

.安装方便，使用简单，性价比高;

.同时具备RS485和RS232接口，支持多种通信规约，全面实现“四遥”功能;

.通过液晶显示屏，实现人机界面可视化操作，全中文菜单，操作简单方便，易于上手;

.完善的告警处理及记录功能，可通过当前故障和历史故障查询系统故障记录;

.可根据用户要求，开关量输入可选择辅助触点或电压信号接入;

.根据系统不同要求，可通过RS485总线扩展电池巡检和绝缘检测单元。

系统技术参数

.交流输入:AC380V±15%，频率50Hz±10%;

.输出电压:180V-286V任意设定(220V系统），90V-143V任意设定（110V系统）;

.输出电流:10A(220V系统），20A(110V系统）;

.电池容量:80AH及以下容量的直流系统;

.整流模块:我公司10A及以上整流模块;

.模块限流:10%-110%任意设定;

.工作效率:>94%:

.稳压精度:<0.5%;

.纹波系数:<0.5%;

.稳流精度:<0.5%;

.绝缘电阻:>10MΩ;

.耐压:2KVAC一分钟无闪络、无击穿;

.电池充电管理:自动;

.电池温度补偿:用户可设定;

.人机界面:320 x 240点阵LCD汉字显示.触摸屏操作；

.通讯接口:支持RS232和RS485两种通讯模式，提供RTU, CDT, MODBUS三种通讯规格选择;

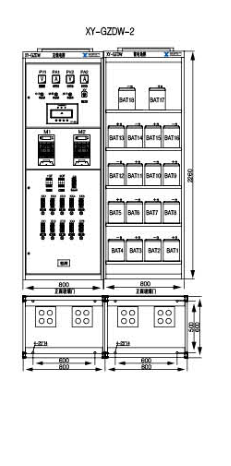

.柜体外形尺寸:（高x宽x深）mm二2260x800x600或2360x800x600;

                                           .颜色:可选择;

                                                         .系统接线方案:所有接线方案。
