产品概述

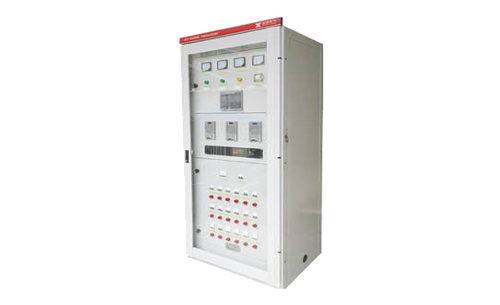

    XY-GZDW-3免维护徽机控制直流屏系统主要由智能高频开关电源模块、彩色触摸屏中央监控系统、电力逆变装置、免维护蓄电池和馈电单元等构成，主要适用于100AH及以上的直流系统，具有重量轻、休积小、效率高、无污染等诸多优点，是传统直流电源成套装置的理想换代产品。主要适用于中小型发电厂、水电站、500KV、220KV、110KV、35KV、10KV等各类变电站、开闭所和其它使用直流设备的领域，如石化、矿山、铁路、通讯、冶金、高层建筑等.作为高压开关分合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。该系统民有“遥控、遥测、遥信、遥调”功能.易于实现电站综合自动化，是相控式直流电源的理想替代产品.

系统特点

.两路交流输入自动切换.确保系统正常运行;

.输入电压范围宽，电网适应性强;

.采用XY700A监控，全新的组态软件，彩色7寸(10.4寸)液晶显示器.触摸屏点触式操作，32位真彩显示，刷新速度快、操作直观、人性化设计，可长期工作在常亮状态;完公的真人语音报警系统;

.具有周全的系统设置、运行信息查询及各项告警等功能;

.智能化的蓄电池充放电管理、完善可靠的温度补偿功能;

.整流模块采用带电热插拔，日常维护方便快捷;

.可控制整流模块最多26台；可扩展交直流检测2个单元、绝缘检测240路、蓄电池检测2组108节、开关量检测160路；可兼容逆变电源模块、直流变换模块;

.32M超大存储空间，系统内置USB接口，具备多重打印输出系统:

.系统采用多级密码权限管理，限制未受权人员的操作，确保系统安全可靠运行;

.内置RS232、RS485及以太网通讯接口，也可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，实现无人值守；

.支持RTU、CDT、MODBUS、IEC四种通讯规格选择;

.可根据用户需求，定制系统使用功能与显示图文、增设GPS短信报警功能。

系统技术参数

.交流输入电压:380V±20%；

.电网频率:50Hz±10%；

.功率因数:≥0.85；

.输出电压范围:180V-280V连续可调；

.输出限流:0.2A-10A(单模块)；

.稳压精度:≤±0.5%；

.稳流精度:≤±0.5%；

.纹波系数:≤±0.1%；

.均流度:≤5%；

.效率:≥94%；

.输出过压保护:280V±2V；

.绝缘电阻:≥1OM；

.绝缘强度:输出对地、输入对地、输入对输出施加2KVAC，时间lmin无飞弧无闪络；

.人机界面:LCD液晶屏中文菜单显示，触摸屏操作；

.通讯接口:支持RS232和RS485两种通讯模式，提供RTU、CDT、MODBUS三种通讯规格选择；

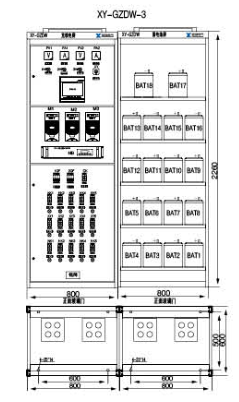

                                                     .柜体外形尺寸:（高x宽x深）mm=2260 x 800 x 600或2360x800x600；

                                                     .颜色:可选择；

                                                     .系统接线方案:所有接线方案。
